그래비월

gravy wall


현장여건과 설치될 옹벽높이의 구조계산에 따라

다양한 기울기 조절이 가능합니다.

천연 자연미와  자연스러운 색상이 더해져

주위 환경과 조화로움을 부여해

경관을 더욱 아름답게 만들어줍니다.





판매구성

 Composition


블럭캡
판매 단위㎡(제곱미터)
2.3장 /m(미터)
파렛트 단위2.16 ㎡
17.4 m
파렛트당 무게약 2.7 t
약 1.8t
25톤 상차 가능 p/t10 p/t(파렛트)
15 p/t(파렛트)
25톤 상차 가능 수량34.56 ㎡
261 m

블록 사이즈

 Composition

[ 기본 블럭 ]



[ 익스텐더 ]



 [ 캡 ]


제품 색상

 product color

시공 단면도

 SECTIONAL DRAWING OF CONSTRUCTION

시공 과정

 ERECTION PROCESS


갤러리

 GALLERY

mobile background

그라비월


Gravi Wall


그라비월

GRAVi WALL



현장여건과 설치될 옹벽높이의 구조계산에 따라
다양한 기울기 조절이 가능합니다. 천연 자연미와
자연스러운 색상이 더해져 주위 환경과 조화로움을
부여해 경관을 더욱 아름답게 만들어줍니다.



종류  콘크리트호안 및 옹벽 블럭  용도  조경용 블록 시공

재질  콘크리트                   특징  본체, 익스탠더 쐐기결합




판매구성

 Composition


블럭
캡

판매 단위

㎡ (제곱미터)

2.3장 /m (미터)

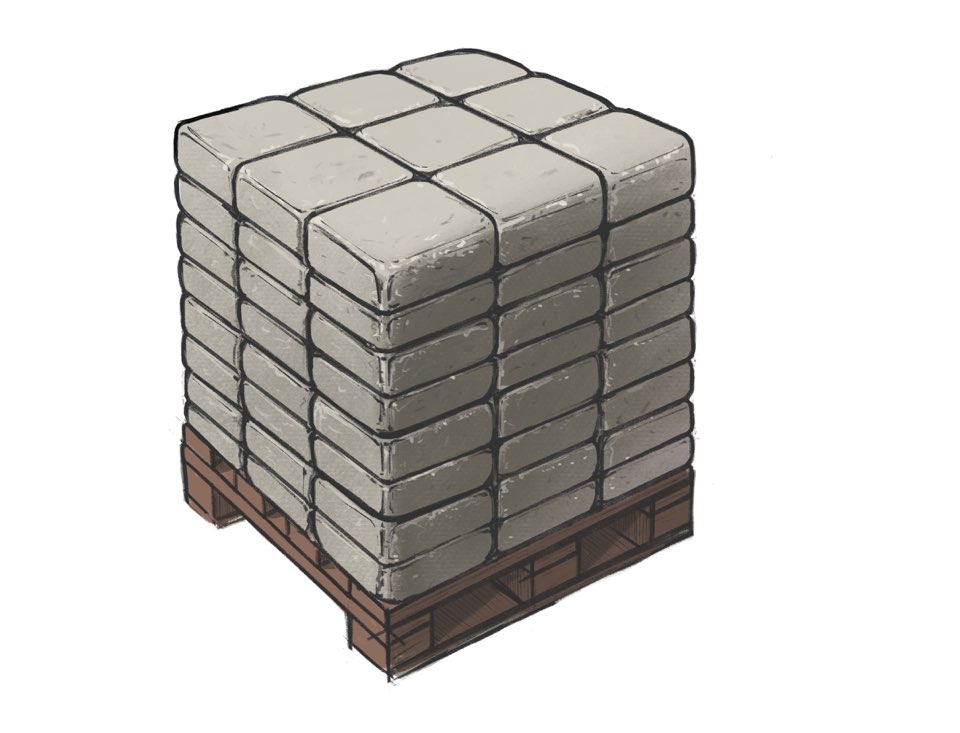

파렛트 단위

2.16 ㎡

17.4 m

파렛트당 무게

약 2.7 t약 1.8t

25톤 상차 가능 p/t

10 p/t (파렛트)15 p/t (파렛트)
25톤 상차 가능 수량34.56 ㎡261 m

블록 사이즈

 Block Size

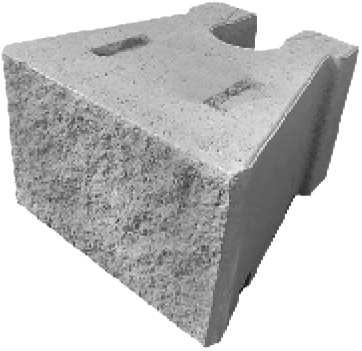

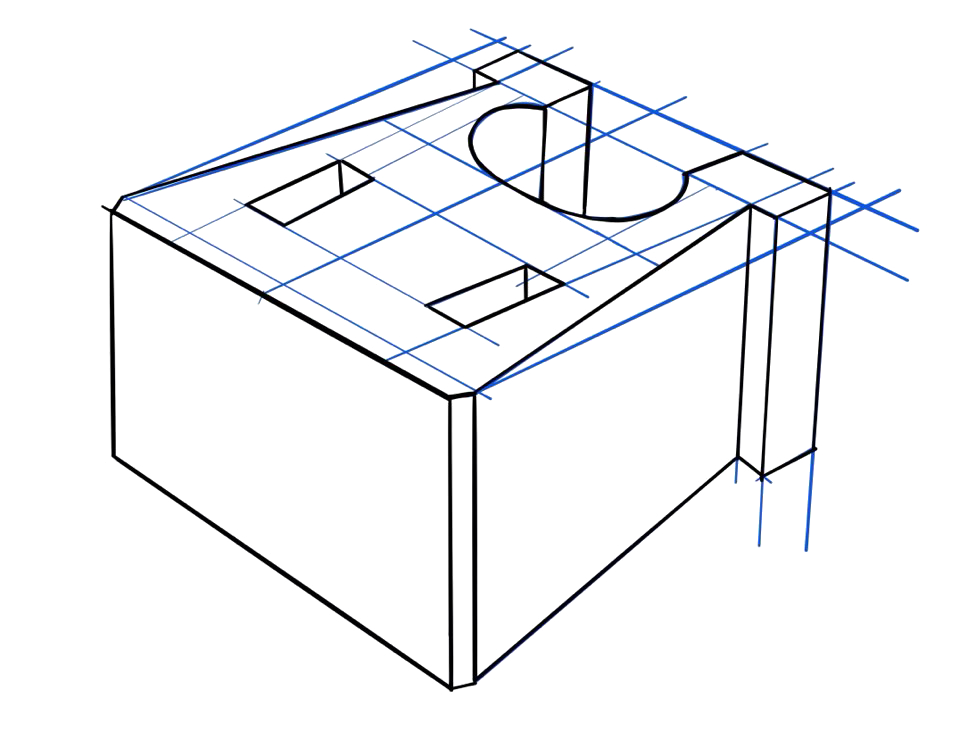

기본블럭

약 84.1kg



   (W) 500 mm   (D) 500 mm  (H) 250 mm

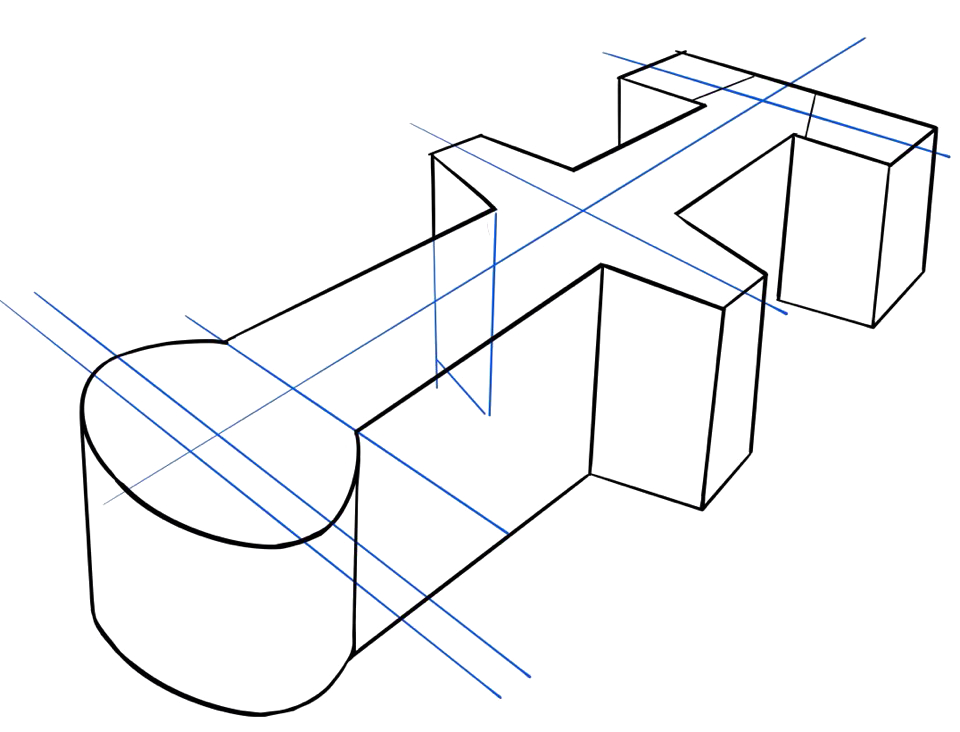

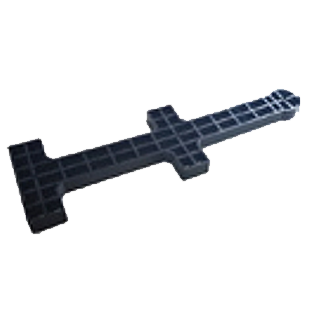

익스텐더

약 2.1kg



           (W) 300mm   (D) 1000 mm  (H) 50 mm

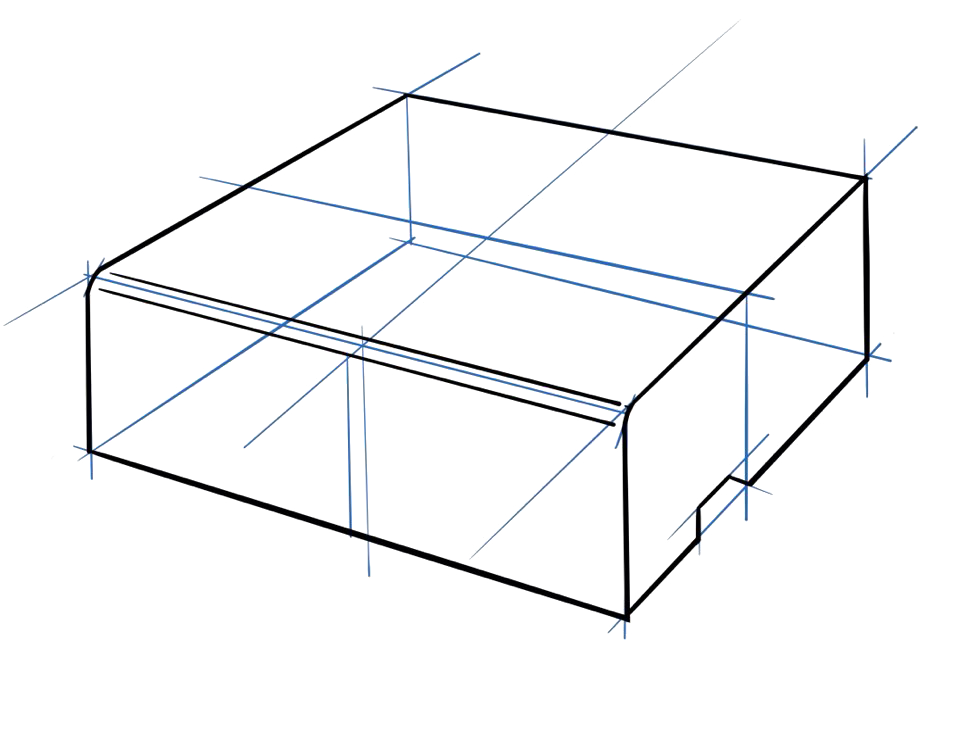

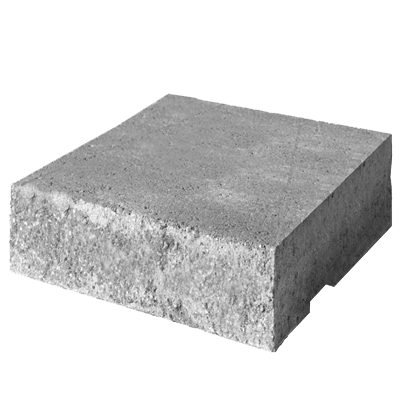

캡

약 67.6kg



           (W) 450mm   (D) 525 mm  (H) 125 mm

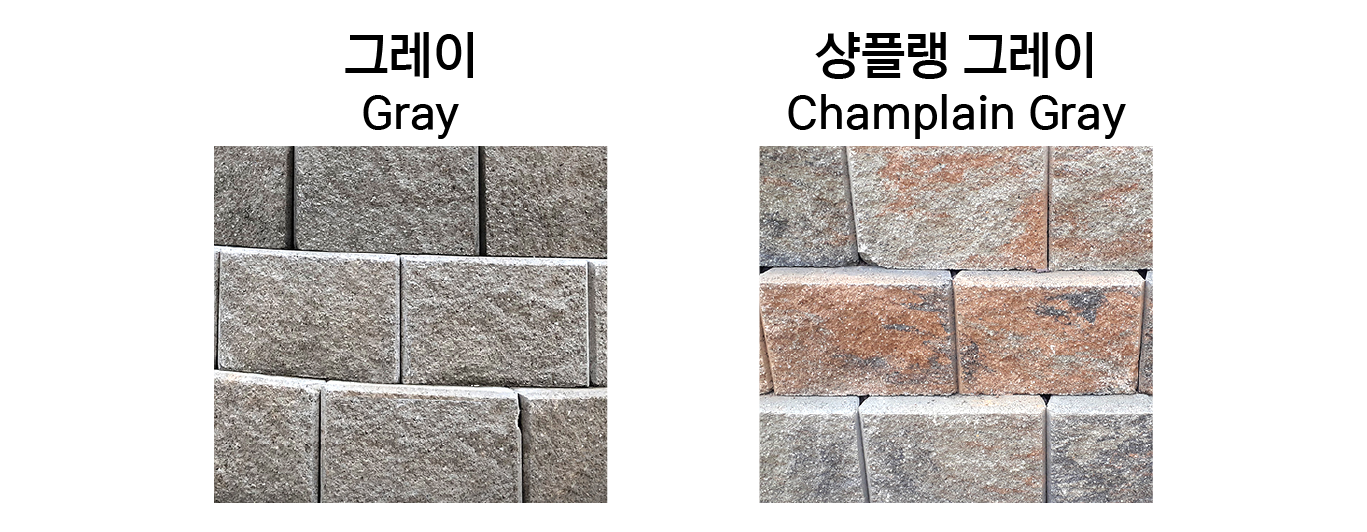

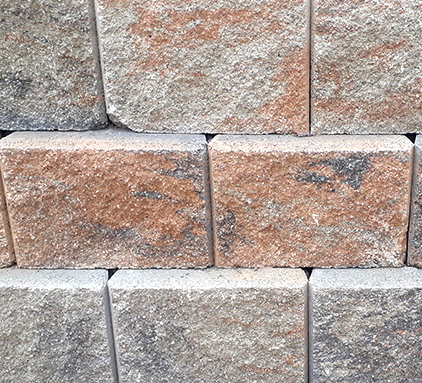

제품 색상

 Product Color

셰일 그레이

 Shale Gray

샹플랭 그레이

Champlain Gray

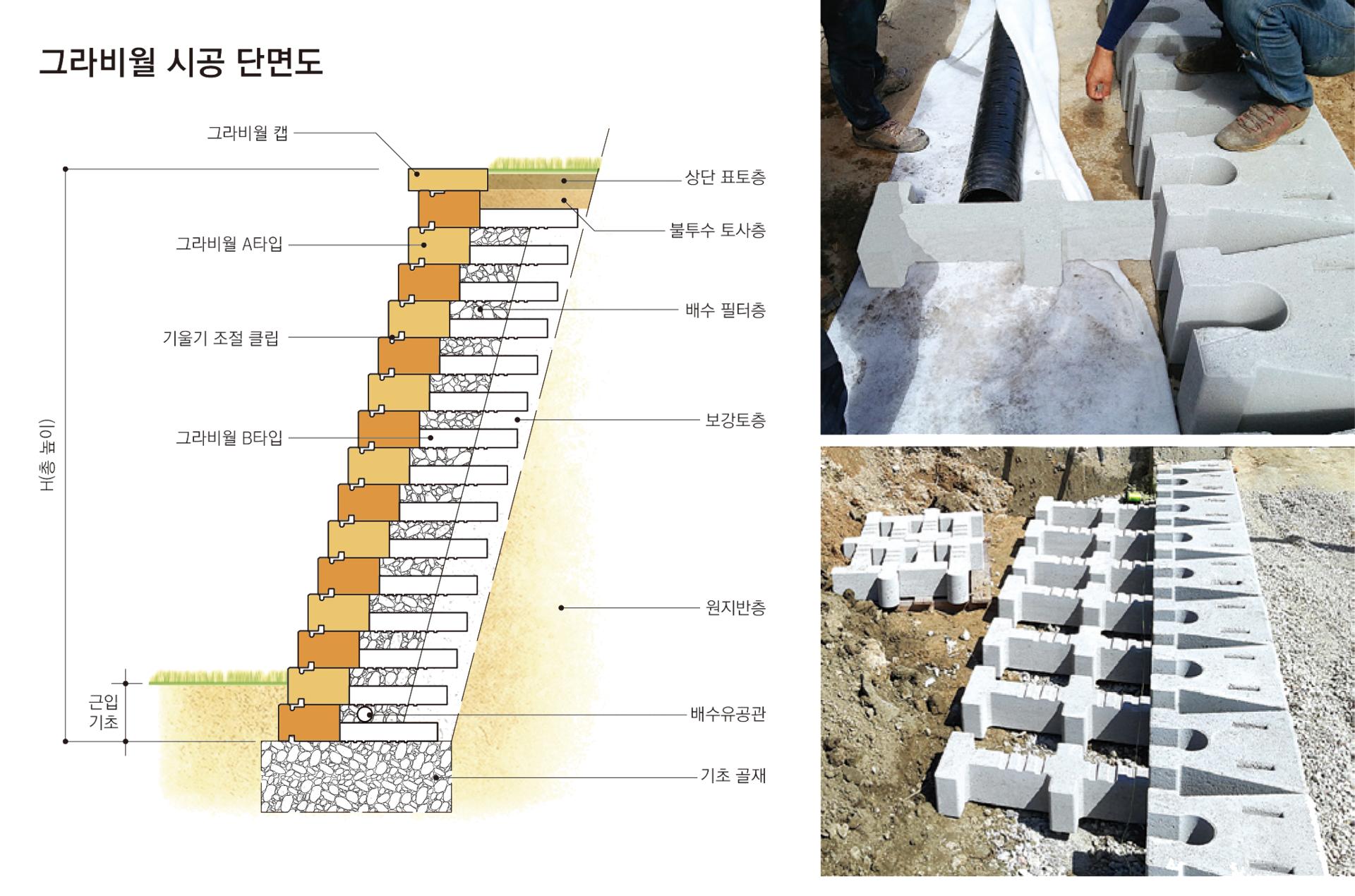

시공 단면도

 Sectional Drawing

 of Construction

시공 과정

 Erection Process

1. 기초 터파기


기초 터파기는 계획고에따라 인력이나 장비로 터파기를 하며 수평을 맞춥니다. 원지반이 90%이상 다짐밀도가 되도록 충분히 다집니다.

2. 기초 작업


잡석 기초는 최소 두께 10mm이상 되어야하며, 잡석 또는 자갈로 균일하게 포설합니다. 이는 첫째 단이 놓일 때에 중요한 역할을 합니다. 연약지반이나 암반지역 등은 콘크리트나 모래등으로 변경합니다.

3. 블록 설치


블록의 첫 단은 옹벽전체의 안정성에 가장 중요한 역할을 하므로 수평과 일렬 정돈이 되도록 꼼꼼하게 기초 토대 위에 설치합니다.

4. 익스텐더 설치


블록을 견고하게 잡아줄 익스텐터를 설치하여 중력으로 옹벽이 무너지거나 흐트러지지않도록 단단하게 고정시키는 작업을 하며 쌓아나갑니다.

5. 골재 채우기


쌓아놓은 중력식 옹벽을 지반과 단단하게 고정시키기위해 빈 공간에 골재를 채워넣어 다지기 작업을 합니다

6. 캡블록 설치 및 마감


설계에 명시된 높이의 옹벽이 완료되면 전면 벽체 최상단에 마감블록을 고정시킨 다음, 시멘트 몰탈 등을 첨가하여 마감블록 이탈을 방지합니다.

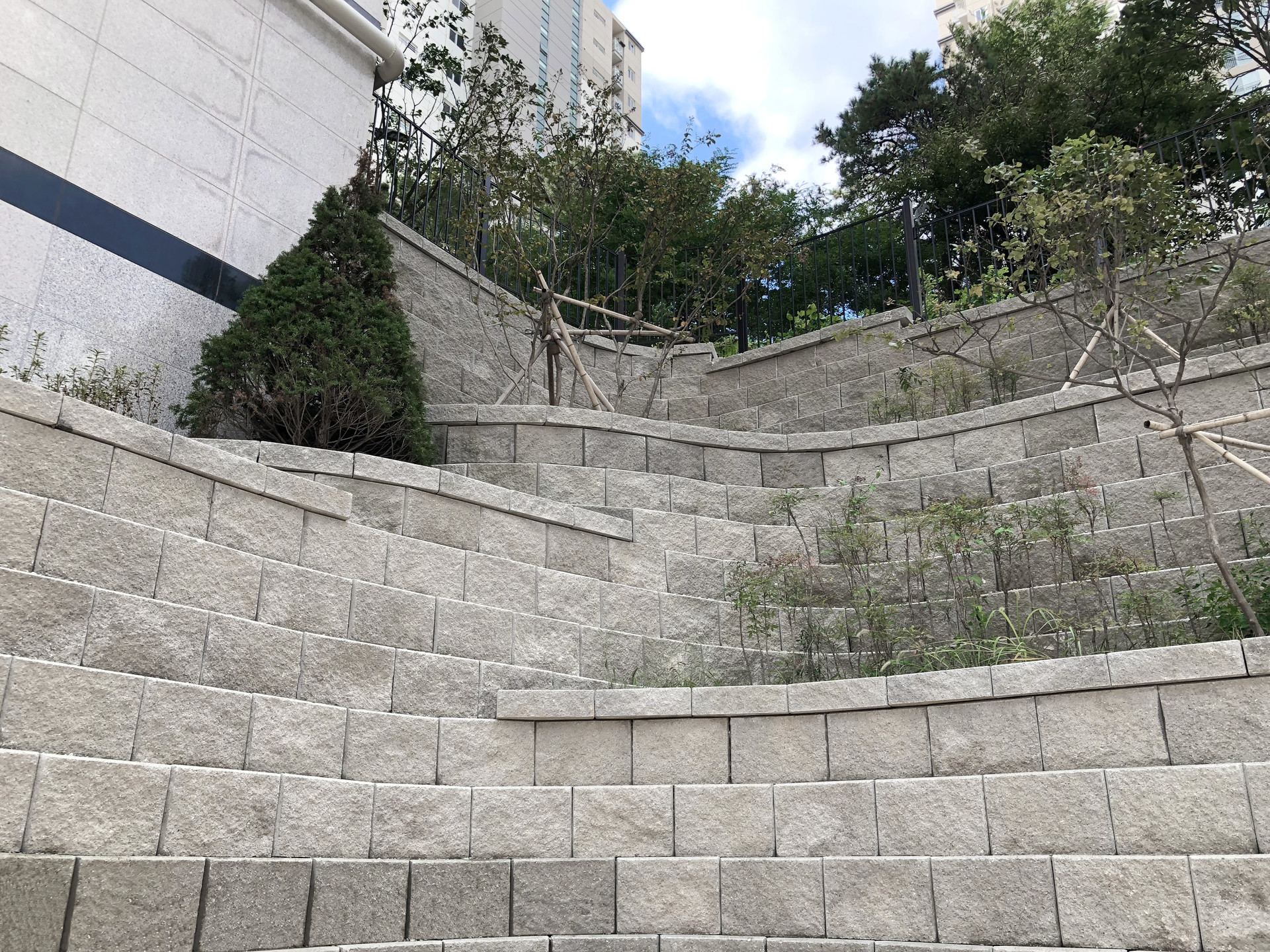

갤러리

 Gallery
