그래비락

gravy rock


그리드를 사용 못하는 절토부, 성토부 옹벽이 가능합니다.

핀 연결방식을 통한 자유로운 전면 경사각이 구현되며

기존 블록에 비해 운반비용이절감되는 강점이 있습니다.





판매구성

 Composition


블럭
판매 단위㎡ (제곱미터)
파렛트 단위1.5 ㎡
파렛트당 무게약 1. 2t
25톤 상차 가능 p/t
20 p/t (파렛트)
25톤 상차 가능 수량
30 ㎡

블록 사이즈

 block size

400kg
400kg
316kg
(w) 1000 mm(w) 1000 MM(w) 500 MM
(h) 500 mm(h) 500 MM(h) 500 MM
(d) 700 mm(d) 500 MM(d) 700 MM
403kg
394kg
268kg
(w) 1000 mm(w) 1000 MM(w) 500 MM
(h) 500 mm(h) 500 MM(h) 500 MM
(d) 700 mm(d) 500 MM(d) 700 MM
204kg
262kg
19 x 130
(w) 1000 mm(w) 500 MM
(h) 100 mm(h) 500 MM
(d) 300 mm(d) 800 MM

시공 단면도

 Construction section diagram

[ 익스텐더 구조 ]

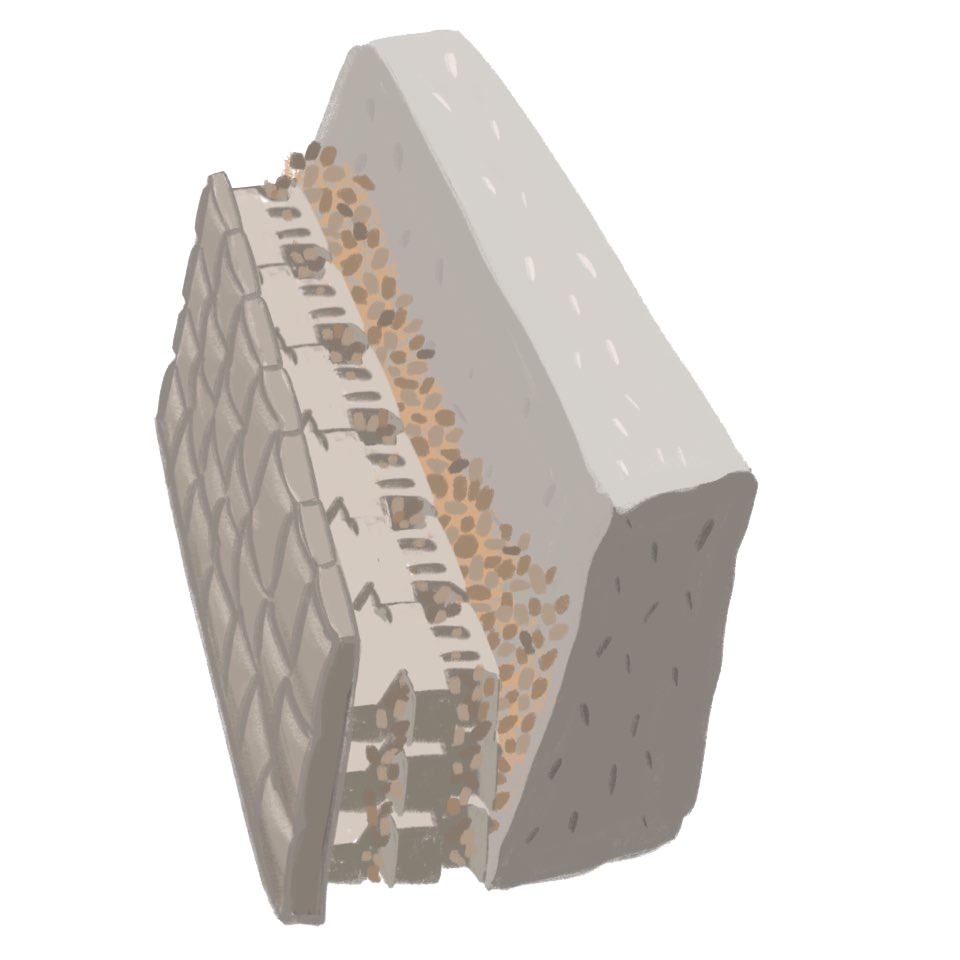

[ 그래비락 공법 ]


[ 안전설계시공구조 ]



[ 절토부 높이에 따른 시공 방법 ]


제품 색상

 product color


자연석 컬러

gray + red clay

시공 과정

 erection process


갤러리

 gallery

mobile background

그래비락


Gravy Rock


그래비락

GRAVY ROCK



그리드를 사용 못하는 절토부, 성토부 옹벽이 가능합니다.
핀 연결방식을 통한 자유로운 전면 경사각이 구현되며
기존 블록에 비해 운반비용이 절감되는 강점이 있습니다.



종류  콘크리트호안 및 옹벽 블럭   용도  조경용 블록 시공

재질  콘크리트                    특징  본체, 익스탠더 블록 쐐기결합





판매구성

 Composition


블럭

판매 단위

㎡ (제곱미터)

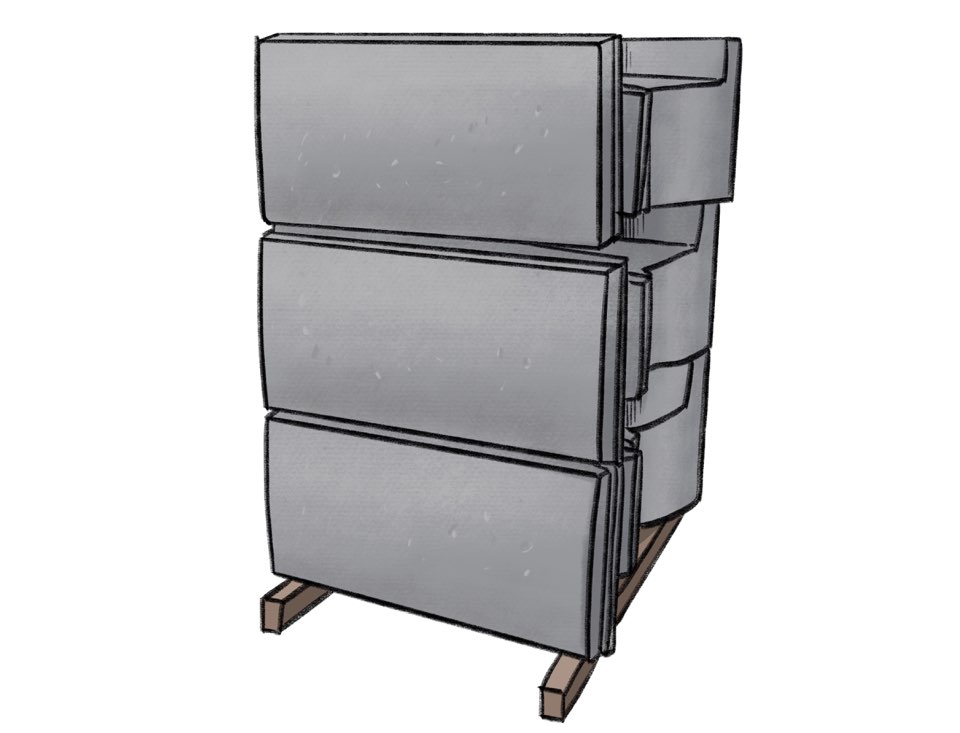

파렛트 단위

1.5 ㎡

파렛트당 무게

약 1. 2t

25톤 상차 가능 p/t

20 p/t (파렛트)
25톤 상차 가능 수량30 ㎡

블록 사이즈

 Block Size

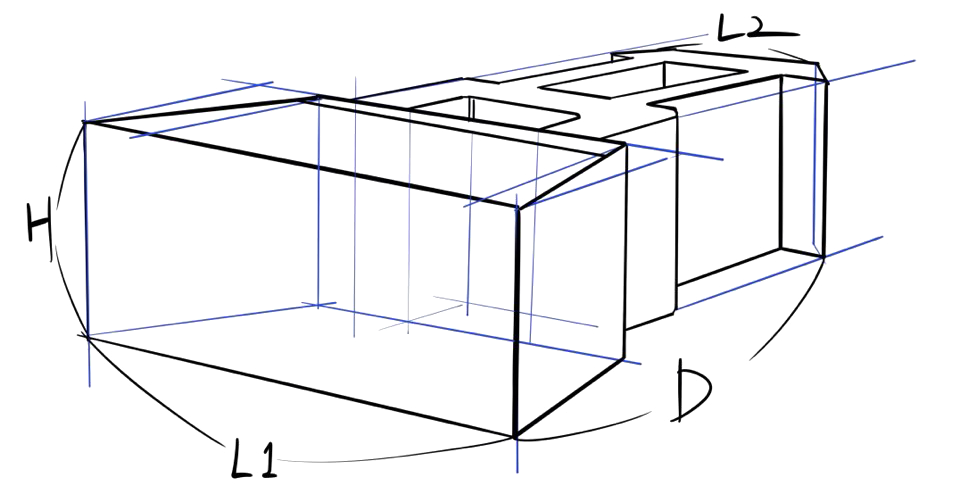

LL unit
D 150
H 260
L1 410
L2 360

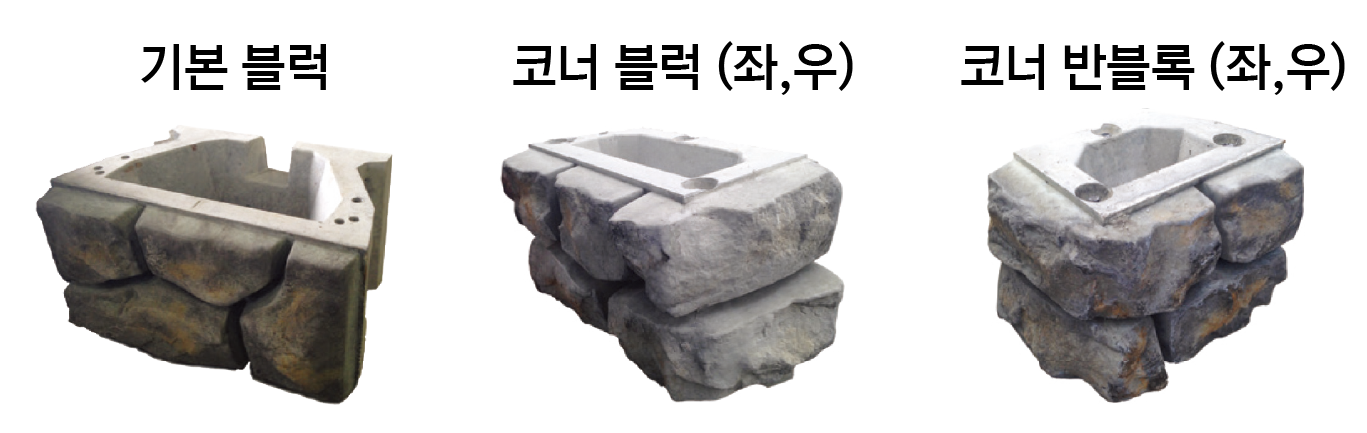

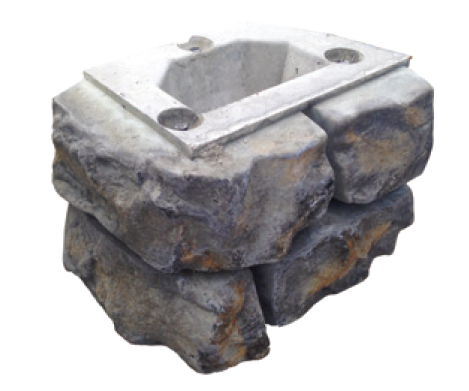

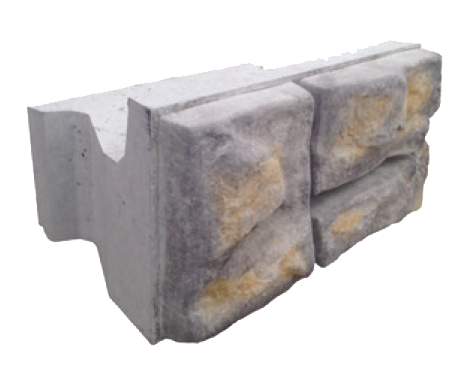

기본블럭

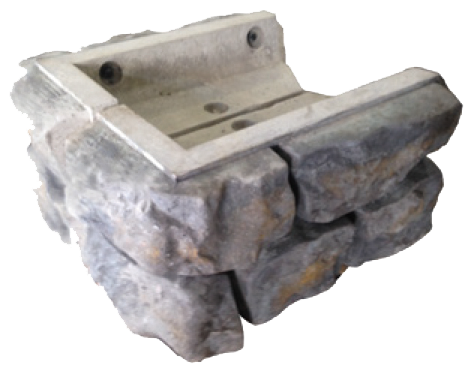

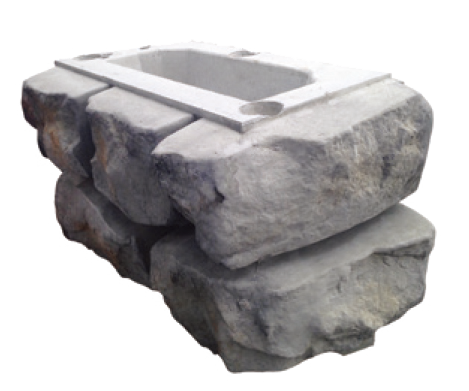

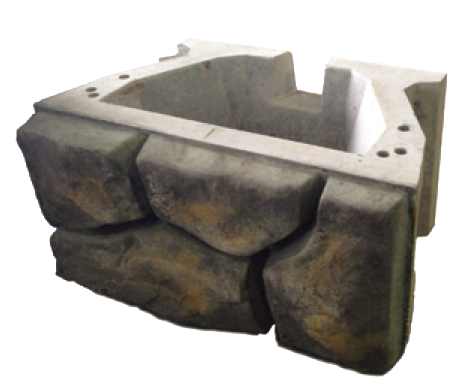

코너블럭 (좌,우)

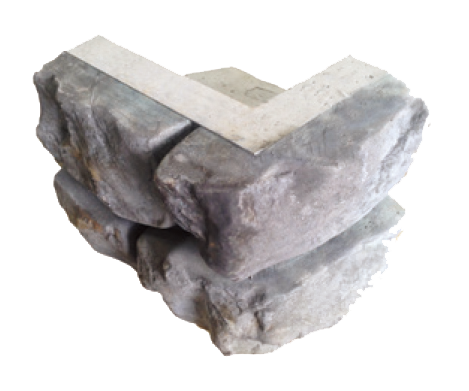

코너반블럭 (좌,우)

           400kg



(W)  1000 mm

(H)   500 mm

      (D)   700 mm



         400kg



(W)  1000 mm

(H)   500 mm

         (D)   500 mm

316kg



         (W)  500 mm

 (H)   500 mm

        (D)   700 mm

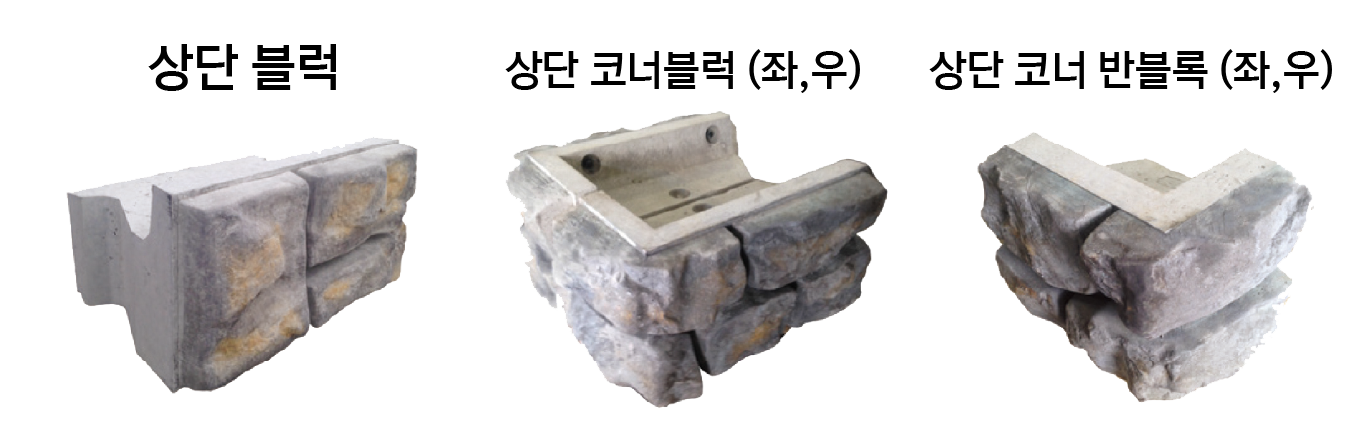

상단블럭

상단코너블럭 (좌,우)

상단코너반블럭 (좌,우)

403kg



 (W) 1000 mm

(H)   500 mm

       (D)   700 mm

        394kg



  (W) 1000 mm

 (H)   500 mm

        (D)   500 mm

       268kg



 (W)  500 mm

(H)   500 mm

       (D)   700 mm

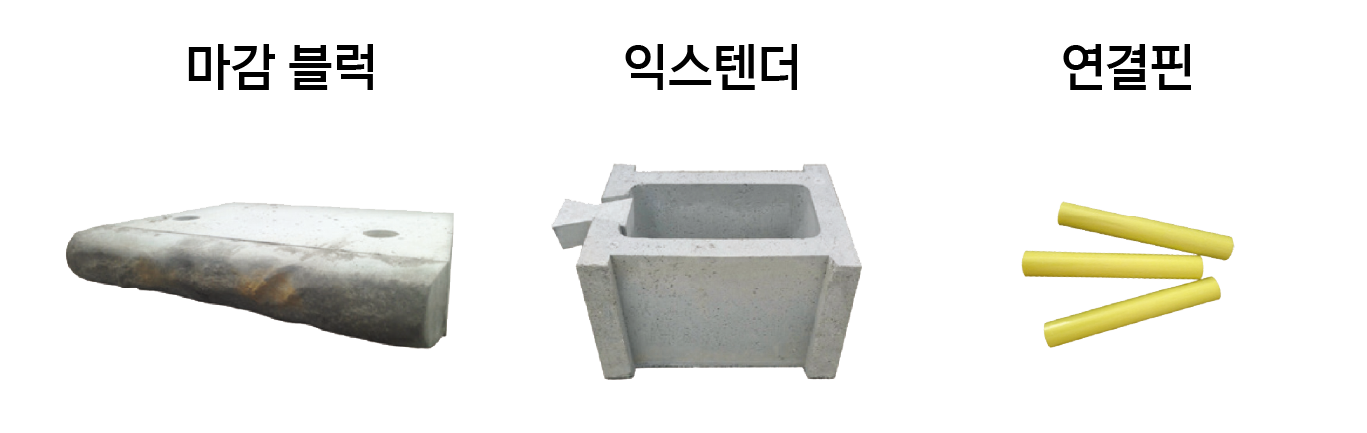

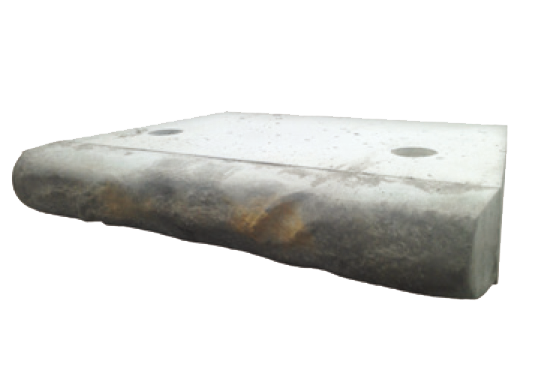

마감블럭

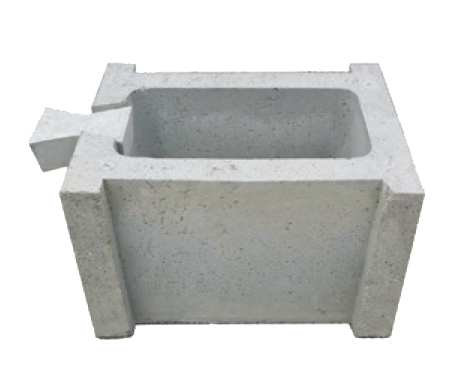

익스텐더

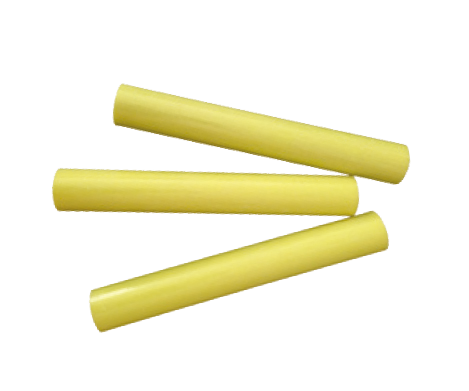

연결핀

204kg



          (W) 1000 mm

(H)   100 mm

       (D)   300 mm

    262kg


 (W)  500 mm

(H)   500 mm

       (D)   800 mm

19 x 130

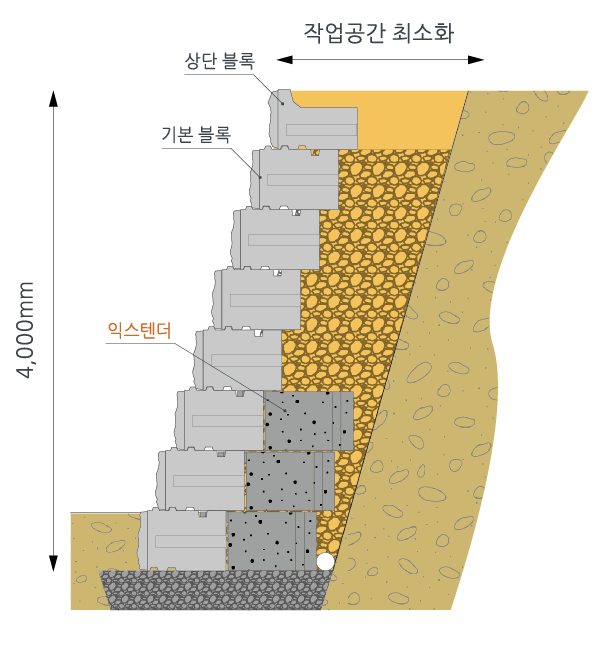

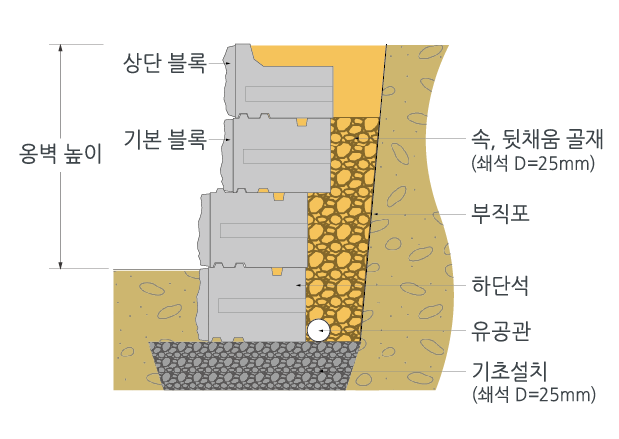

시공 단면도

 Construction Section Diagram

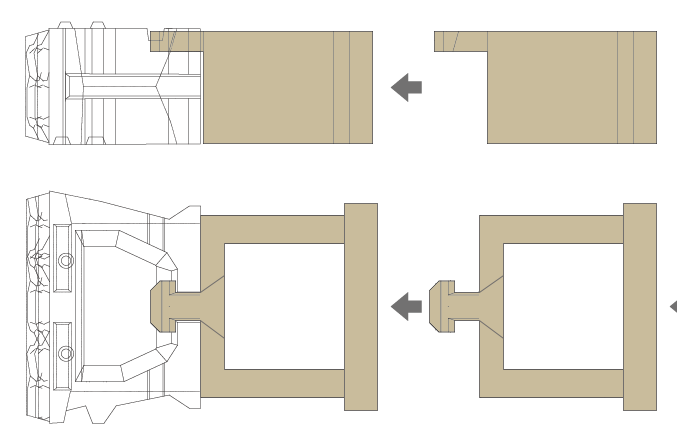

익스텐더 구조

그래비락 공법

안전설계시공구조

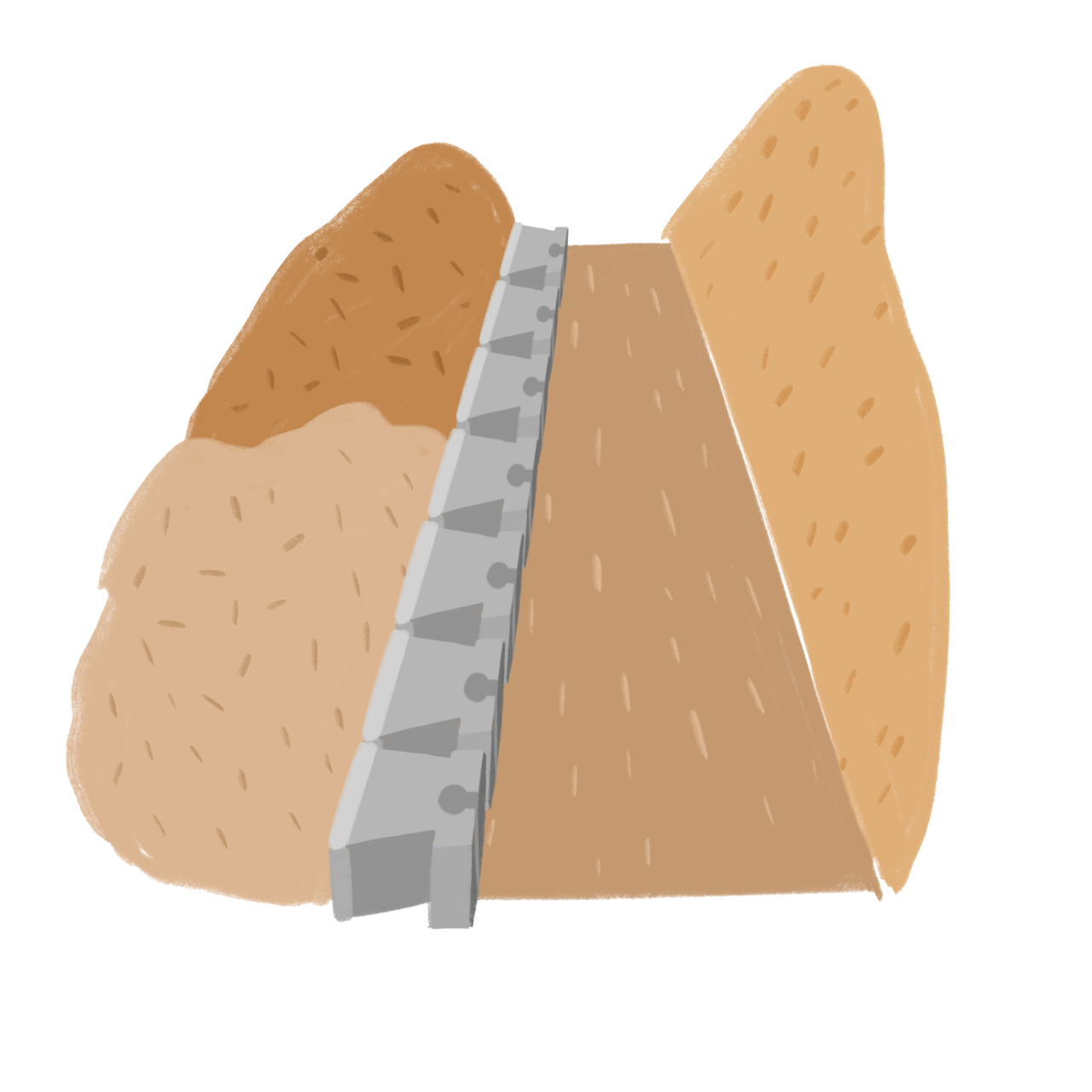

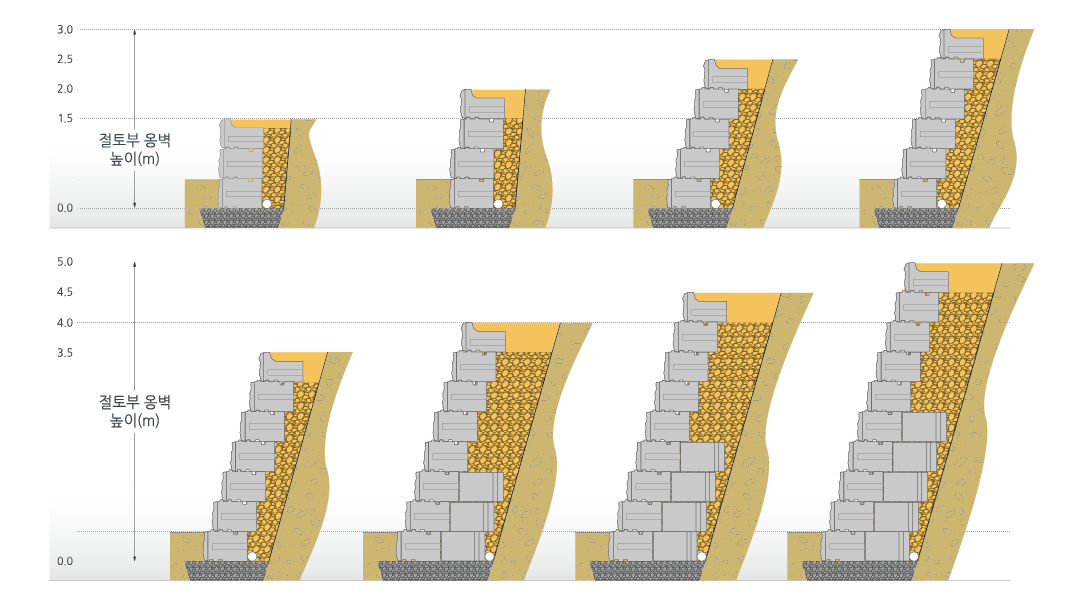

절토부 높이에 따른 시공 방법

제품 색상

 Product Color

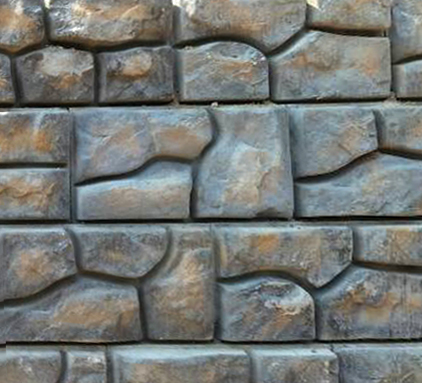

자연석 컬러

Gray+Red Clay

시공 과정

 Erection Process

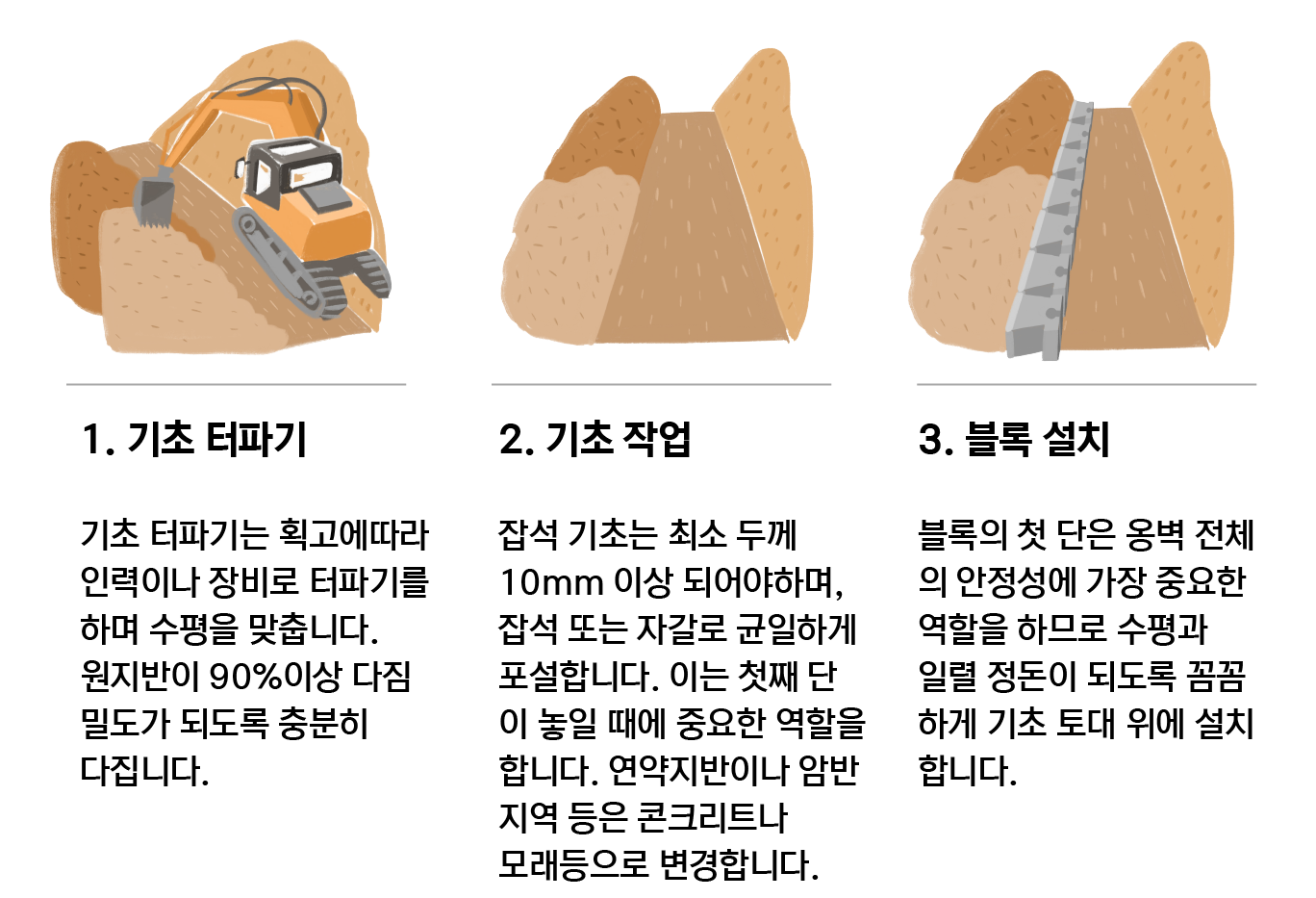

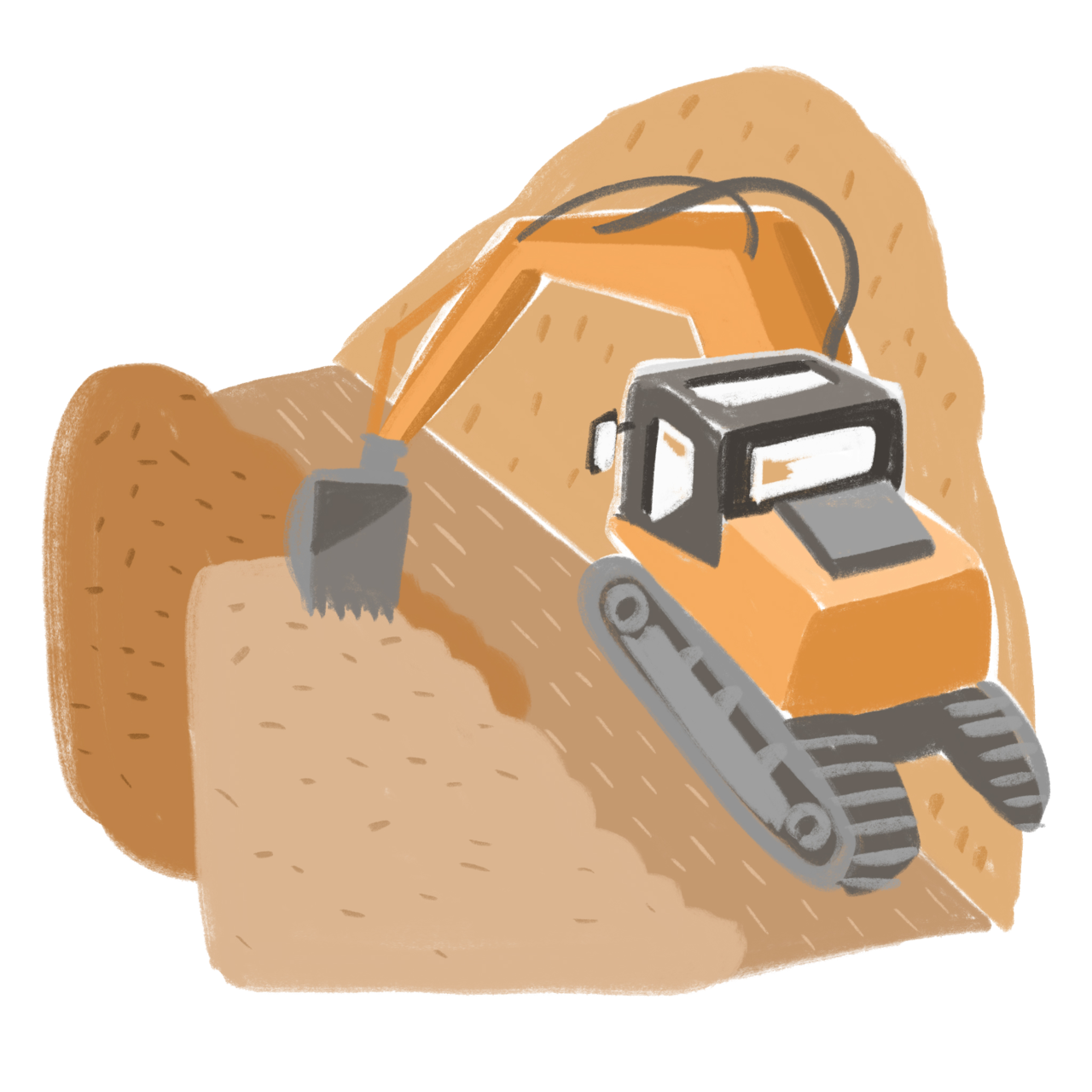

1. 기초 터파기


기초 터파기는 계획고에따라 인력이나 장비로 터파기를 하며 수평을 맞춥니다. 원지반이 90%이상 다짐밀도가 되도록 충분히 다집니다.

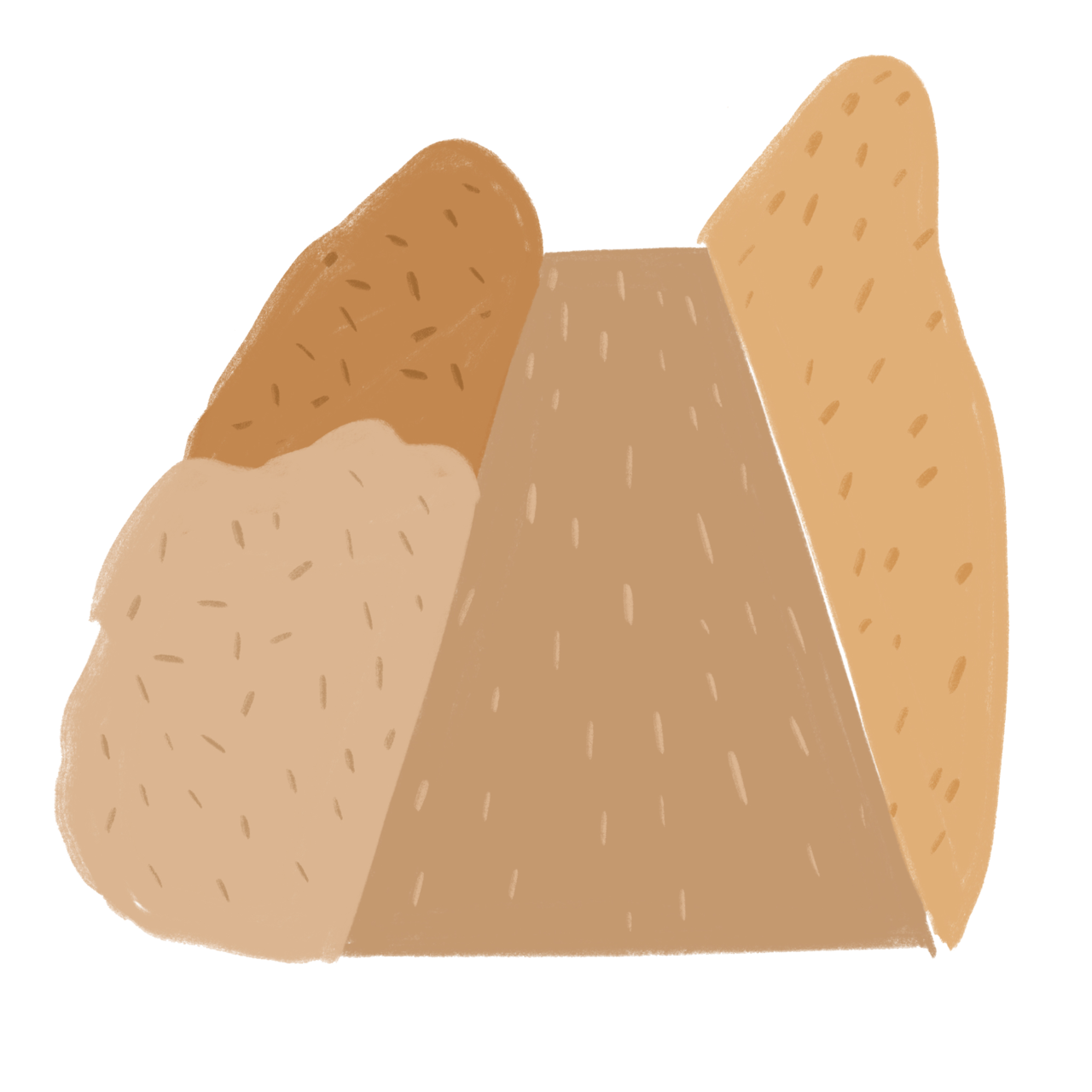

2. 기초 작업


잡석 기초는 최소 두께 10mm이상 되어야하며, 잡석 또는 자갈로 균일하게 포설합니다. 이는 첫째 단이 놓일 때에 중요한 역할을 합니다. 연약지반이나 암반지역 등은 콘크리트나 모래등으로 변경합니다.

3. 블록 설치


블록의 첫 단은 옹벽전체의 안정성에 가장 중요한 역할을 하므로 수평과 일렬 정돈이 되도록 꼼꼼하게 기초 토대 위에 설치합니다.

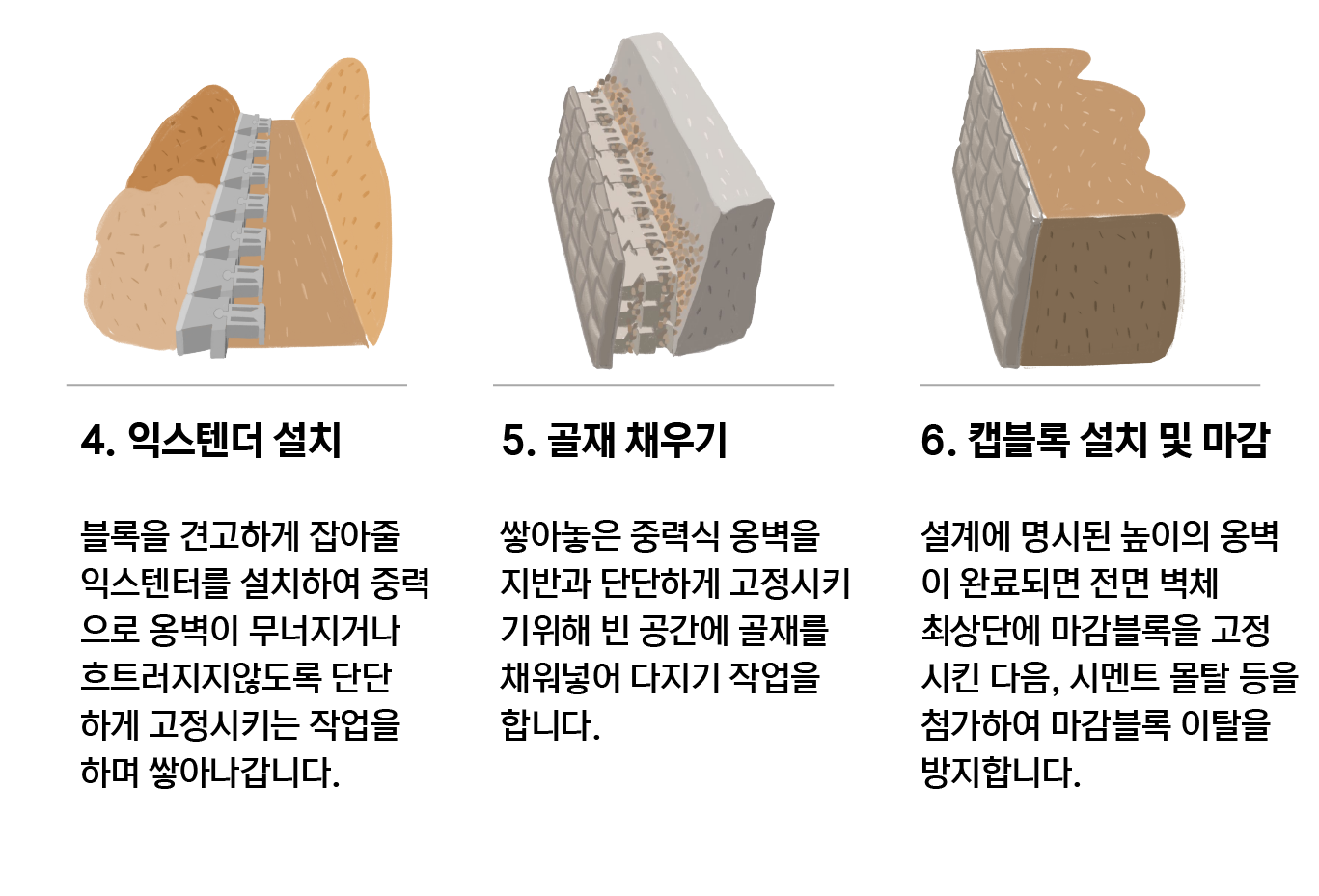

4. 익스텐더 설치


블록을 견고하게 잡아줄 익스텐터를 설치하여 중력으로 옹벽이 무너지거나 흐트러지지않도록 단단하게 고정시키는 작업을 하며 쌓아나갑니다.

5. 골재 채우기


쌓아놓은 중력식 옹벽을 지반과 단단하게 고정시키기위해 빈 공간에 골재를 채워넣어 다지기 작업을 합니다.

6. 캡블록 설치 및 마감


설계에 명시된 높이의 옹벽이 완료되면 전면 벽체 최상단에 마감블록을 고정시킨 다음, 시멘트 몰탈 등을 첨가하여 마감블록 이탈을 방지합니다.

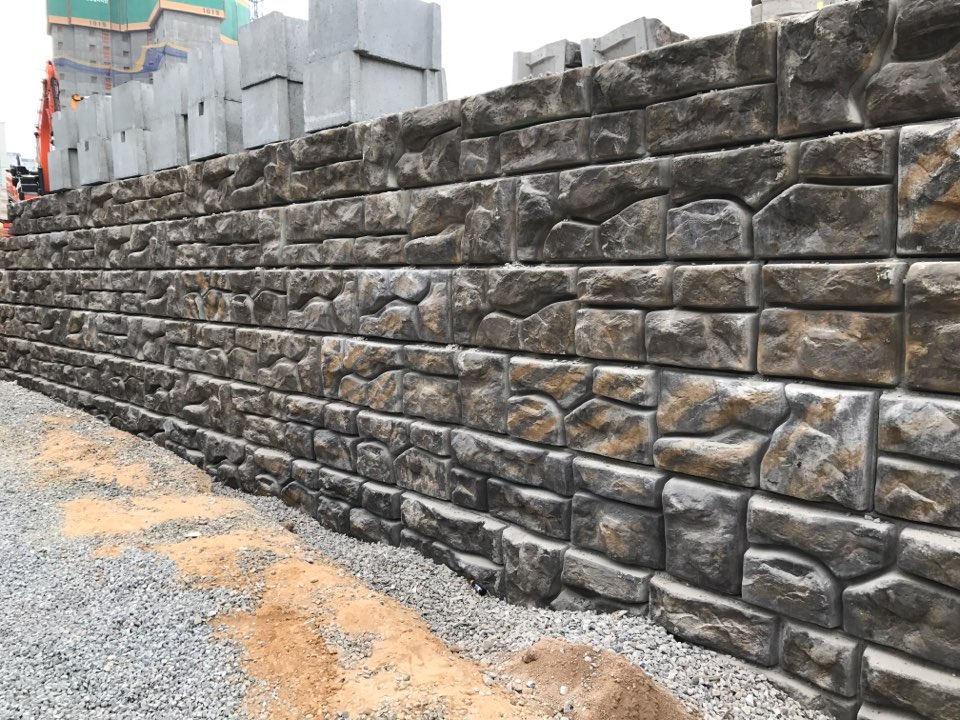

갤러리

 Gallery
